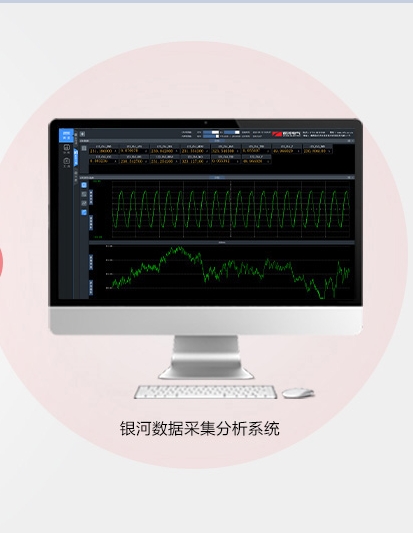

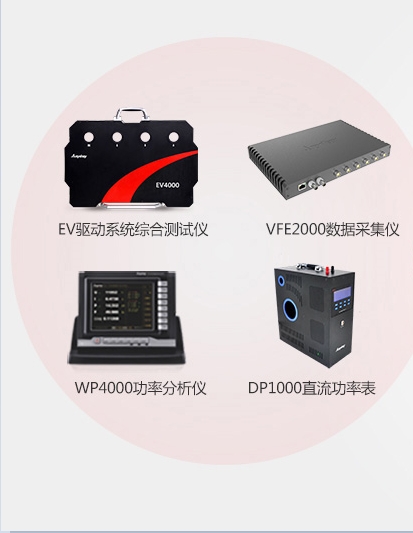

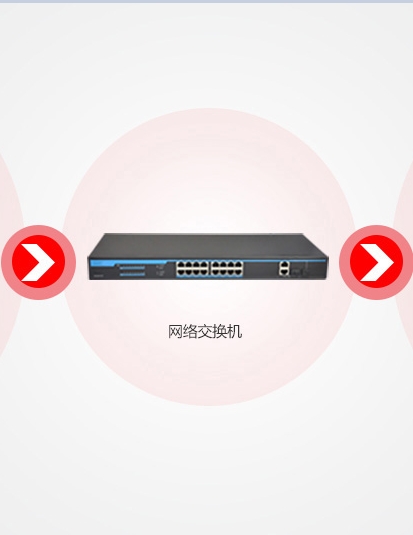

数据采集系统主要是通过以太网对WP4000变频功率分析仪、DP1000直流功率表、VFE2000数据采集仪、EV驱动系统综合测试仪等硬件设备完成数据的高速采集，实时上传用户自定义的波形数据和特征值数据。数据采集系统可以同时监控局域网内的1台或多台设备的测量数据，并进行数据的处理与运算，实现被监控对象的深度分析等功能，快速构建成一套多种动静态状态监测、数据分析与管理的实时数采系统。

银河电气设备软件强强出击

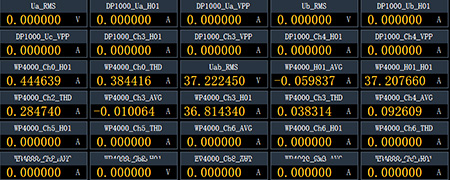

常规数值显示

  • 系统以虚拟仪表的形式显示所有通道的特征值，用户可配置仪表的显示通道和特征值属性，还可通过公式编辑器自定义算法，在线生成任意所需的特征值。用户通过配置多个单特征值仪表，快速建立客户应用。

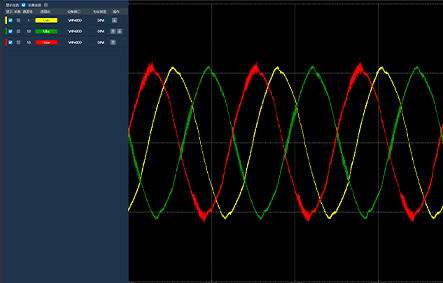

实时波形显示

  • 系统实现多个通道的波形同步同屏显示，单通道最高支持10MSa/s采样率的波形显示，波形缩放最大时间窗长度为1s，可完整查看低至1Hz的PWM波形，替代专业示波器。

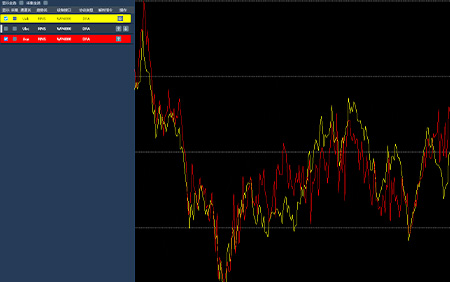

趋势曲线

  • 用户可自定义选择特征值，来显示的趋势曲线变化，可对曲线的X和Y轴进行放大、缩小设置，实现多个参量的XY图展示。

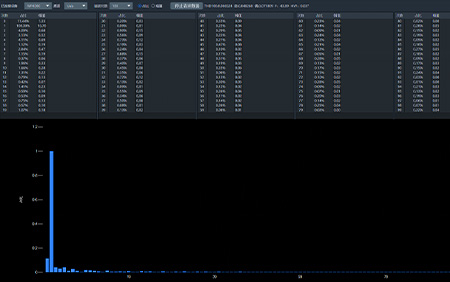

谐波分析

  • 系统可实现最高2000次的实时谐波运算，计算设定分析点数范围内的总谐波失真THD、谐波电压因数HVF、奇\偶次数谐波、频率F，并以频谱图、列表的形式展示测试结果。

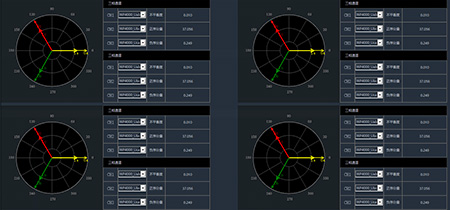

电源质量分析

  • 采用对称分量法计算正序分量、负序分量、依据国标、IEEE、NEMA、CIGRE等标准计算三相不平衡度等参数，并实时绘制矢量关系图。方便判断变压器、变频器等各种试验电源是否符合相关标准要求。

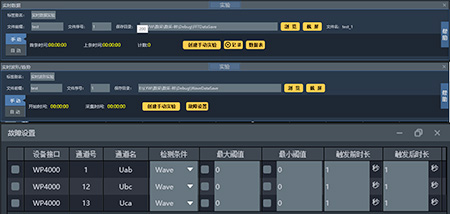

数据记录

  • 用户可以自定义存储路径，用于对波形和特征值数据的长时间记录，存储容量取决于硬盘空间，彻底解决了常规记录仪存储容量小，不能满足长时间记录的问题。系统支持自动和手动记录，支持故障波形触发记录。

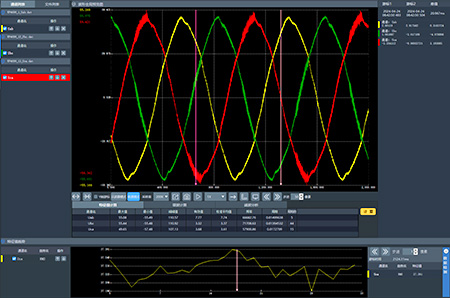

原始数据分析与回放

  • 用户可导入本地记录的波形文件，通过数据回放功能再现测试过程，可对波形数据进行特征值计算、谐波计算、滤波分析、自定义区间导出等功能，导出格式支持Wave、Csv、Dat、Matlab
